دستگاه اسپری درایر (Spray Dryer) یا خشک کن پاششی یکی از تجهیزات صنعتی برای تبدیل محلول‌ها، سوسپانسیون‌ها و امولسیون‌های مایع به پودر خشک است. در این دستگاه، خوراک مایع ابتدا به قطرات بسیار ریز تبدیل شده و سپس در تماس کنترل‌شده با جریان هوای گرم، رطوبت آن در مدت کوتاهی تبخیر می‌شود.
کاراصنعت امکان طراحی و ساخت اسپری درایر صنعتی و پایلوت را متناسب با نوع محصول، درصد ماده جامد خوراک، ظرفیت تبخیر مورد نیاز، اندازه ذرات پودر، دمای مجاز محصول و شرایط خط تولید فراهم می‌کند.
از اسپری درایر در صنایع غذایی، دارویی، شیمیایی، معدنی و تولید مواد پودری استفاده می‌شود.
اسپری درایر چیست؟
اسپری درایر دستگاهی است که خوراک مایع را توسط اتمایزر یا نازل به قطرات ریز تبدیل می‌کند. این قطرات وارد محفظه خشک‌کن شده و با هوای گرم تماس پیدا می‌کنند.به دلیل سطح تماس بسیار زیاد قطرات با هوای گرم، انتقال حرارت و جرم با سرعت بالایی اتفاق افتاده و آب یا حلال موجود در قطرات تبخیر می‌شود. در نهایت ذرات خشک توسط سیکلون، فیلتر یا سیستم جمع‌آوری مناسب از جریان هوا جدا می‌شوند.بنابراین برخلاف بسیاری از خشک‌کن‌های معمولی، در اسپری درایر می‌توان در یک فرآیند پیوسته، خوراک مایع را مستقیماً به محصول پودری تبدیل کرد.
کاربرد دستگاه اسپری درایر
اسپری درایر برای طیف گسترده‌ای از محصولات قابل استفاده است. مهم‌ترین کاربردها عبارت‌اند از:
صنایع غذایی
- شیر خشک و ترکیبات لبنی
- پودر قهوه و عصاره قهوه
- پودر عصاره‌های گیاهی
- پودر طعم‌دهنده و اسانس‌های کپسوله‌شده
- پودر تخم‌مرغ
- ترکیبات غذایی و مکمل‌ها
- نشاسته و مشتقات آن
صنایع دارویی و بهداشتی
- مواد اولیه دارویی
- ترکیبات حساس به حرارت با طراحی مناسب فرآیند
- ویتامین‌ها
- آنزیم‌ها
- مواد کپسوله‌شده
- ترکیبات آرایشی و بهداشتی
صنایع شیمیایی و معدنی
- مواد شیمیایی محلول یا سوسپانسیون
- رنگدانه‌ها
- مواد شوینده
- برخی کودها و ترکیبات کشاورزی
- مواد سرامیکی
- ترکیبات معدنی
- نمک‌ها و مواد پودری صنعتی
صنایع شیمیایی و معدنی
- مواد شیمیایی محلول یا سوسپانسیون
- رنگدانه‌ها
- مواد شوینده
- برخی کودها و ترکیبات کشاورزی
- مواد سرامیکی
- ترکیبات معدنی
- نمک‌ها و مواد پودری صنعتی
انتخاب اسپری درایر باید بر اساس آزمایش و مشخصات واقعی خوراک انجام شود؛ زیرا هر مایع الزاماً برای Spray Drying مناسب نیست.
نحوه عملکرد دستگاه اسپری درایر
فرآیند خشک‌کردن در اسپری درایر شامل مراحل زیر است:
- آماده‌سازی خوراک مایع : محلول، امولسیون یا سوسپانسیون توسط پمپ خوراک با دبی کنترل‌شده به سیستم اتمایزر منتقل می‌شود
- پمپاژ خوراک به اتمایزر
- اتمایز کردن مایع : خوراک توسط Rotary Atomizer، Pressure Nozzle یا Two-Fluid Nozzle به قطرات بسیار ریز تبدیل می‌شود.
اندازه قطرات یکی از عوامل تعیین‌کننده اندازه نهایی ذرات پودر، زمان خشک شدن و عملکرد دستگاه است. - تولید هوای گرم : هوای ورودی پس از فیلتراسیون توسط سیستم گرمایشی به دمای مورد نیاز می‌رسد.
سیستم گرمایش با توجه به کاربرد می‌تواند به‌صورت مستقیم یا غیرمستقیم و با استفاده از گاز، بخار، برق یا سایر منابع حرارتی طراحی شود. - خشک شدن قطرات : قطرات ریز در محفظه خشک‌کن با هوای گرم تماس پیدا می‌کنند. رطوبت قطرات به سرعت تبخیر شده و ذرات پودر تشکیل می‌شوند.
- جداسازی پودر : بخش عمده ذرات از قسمت پایین برج و سیستم جداسازی جمع‌آوری می‌شود. ذرات همراه جریان هوا نیز معمولاً توسط Cyclone Separator و در صورت نیاز فیلتر مناسب بازیابی می‌شوند.
- تخلیه محصول : پودر نهایی از سیستم جمع‌آوری خارج شده و می‌تواند مستقیماً وارد مرحله بسته‌بندی، انتقال پنوماتیک، الک یا فرآیند بعدی شود.

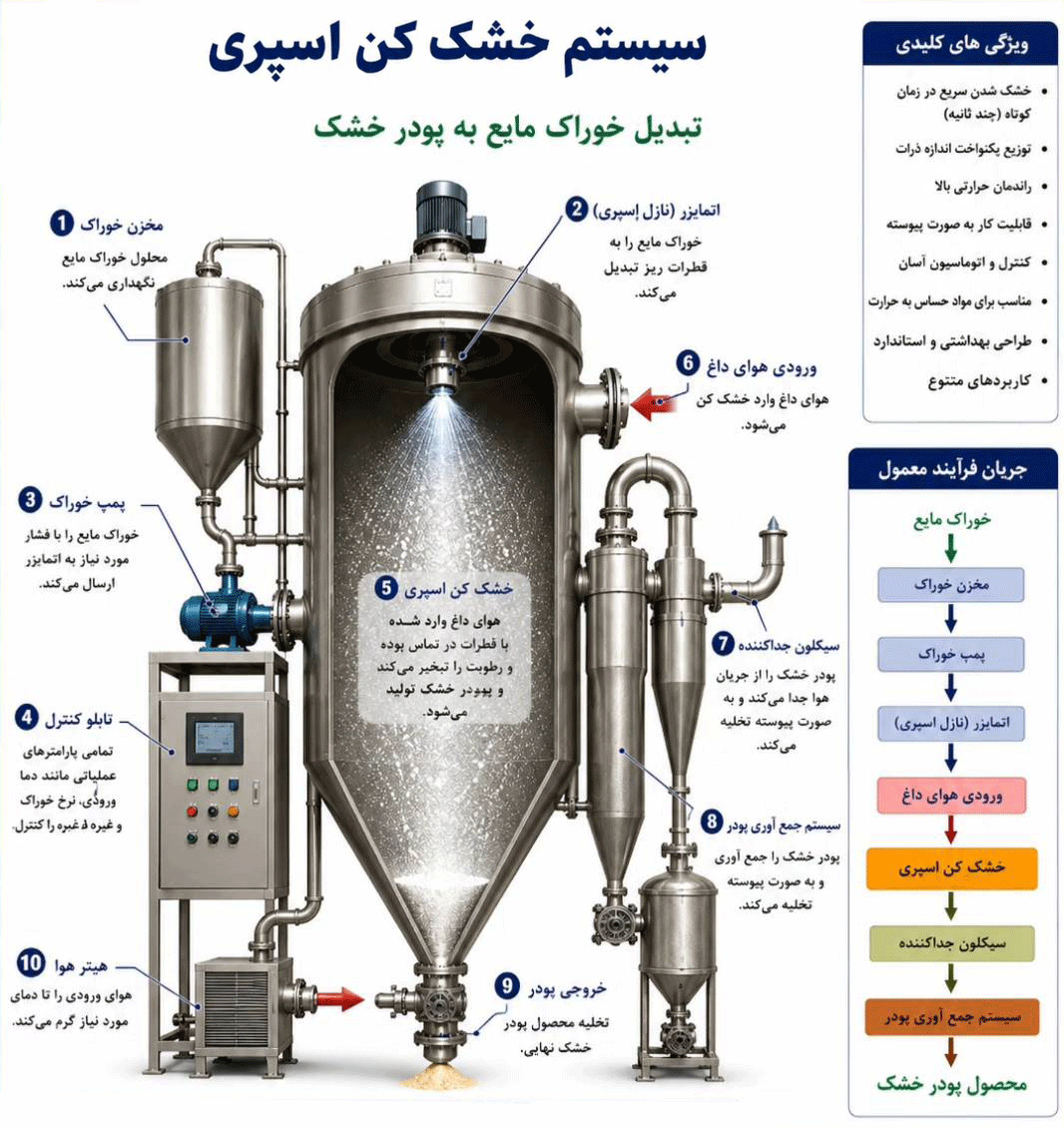

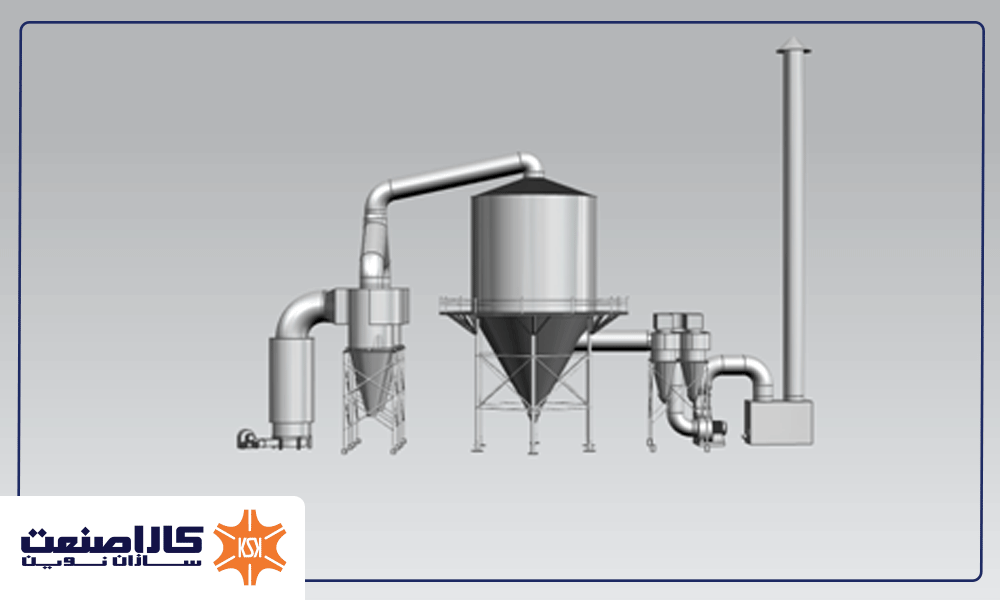

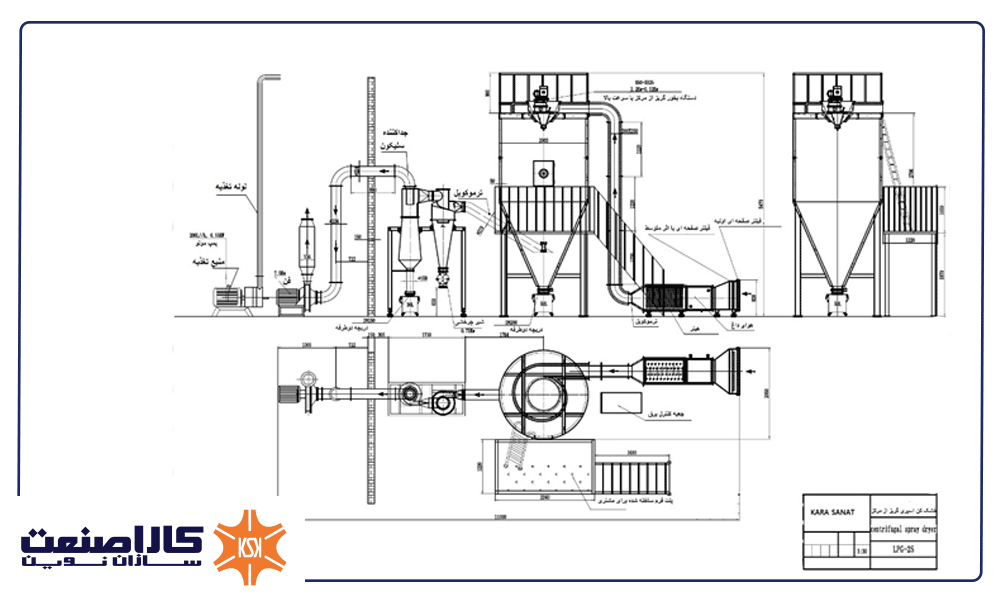

اجزای اصلی اسپری درایر صنعتی
- مخزن خوراک
- پمپ انتقال و دوزینگ خوراک
- اتمایزر یا نازل
- هیتر هوای ورودی
- فیلتر هوای ورودی
- برج یا Drying Chamber
- سیکلون جداسازی
- فن سانتریفیوژ
- سیستم تخلیه پودر
- تابلو برق
- کنترل دمای ورودی و خروجی
- اینورتر
- Bag Filter در صورت نیاز
- اینورتر
- سیستم CIP در کاربردهای غذایی و دارویی
- تجهیزات ایمنی و کنترل فشار متناسب با محصول

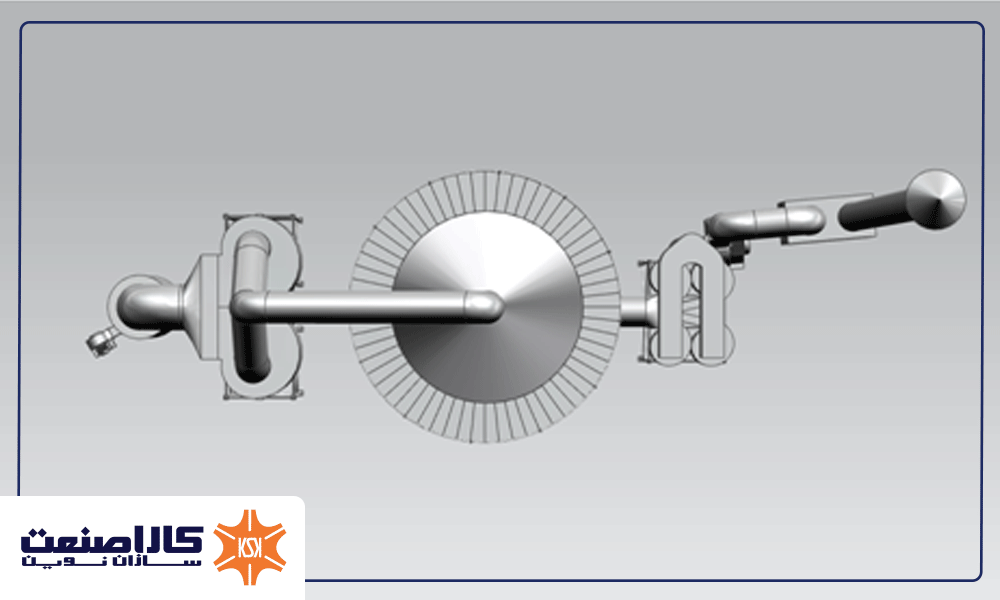

انواع سیستم اتمایزر
- اتمایزر روتاری یا دیسکی
در Rotary Atomizer خوراک وارد دیسک یا چرخ دوار با سرعت بالا شده و تحت نیروی گریز از مرکز به قطرات ریز تبدیل می‌شود.مزایای این سیستم می‌تواند شامل کنترل مناسب اتمایزیشن، ظرفیت بالا و کاربرد صنعتی گسترده باشد.
- نازل فشاری
- نازل دو سیاله
- یکی از اشتباهات متداول در خرید اسپری درایر، بیان ظرفیت دستگاه صرفاً بر اساس «کیلوگرم محصول در ساعت» است.
- یکی از مهم‌ترین شاخص‌های طراحی، ظرفیت تبخیر آب یا حلال در ساعت است.
- به عنوان مثال، یک اسپری درایر با ظرفیت اسمی 100 کیلوگرم تبخیر آب در ساعت الزاماً 100 کیلوگرم پودر در ساعت تولید نمی‌کند.
- مقدار پودر تولیدی به درصد مواد جامد خوراک و رطوبت نهایی محصول وابسته است.
- تیپ دستگاه| ظرفیت تقریبی تبخیر
- آزمایشگاهی| کمتر از 5 kg/h
- پایلوت کوچک| 5–10 kg/h
- پایلوت/نیمه صنعتی| 10–30 kg/h
- صنعتی کوچک| 30–50 kg/h
- صنعتی| 50–100 kg/h
- صنعتی متوسط| 100–250 kg/h
- صنعتی بزرگ| 250–500 kg/h
- خطوط بزرگ| 500–1000+ kg/h
- ماده جامد ورودی: 500 × 0.20 = 100 kg/h
- مقدار آب موجود در خوراک: 500 – 100 = 400 kg/h
- ظرفیت تبخیر آب | حدود 100 kg/h
- نوع اتمایزر| Rotary / Nozzle
- نوع عملکرد | پیوسته
- جنس قسمت‌های در تماس با محصول| Stainless Steel 304 یا 316L
- دمای هوای ورودی| متناسب با محصول و فرآیند
- دمای هوای خروجی| متناسب با محصول و رطوبت نهایی
- سیستم جداسازی| Cyclone Separator
- کنترل دما| دیجیتال / PLC
- کنترل دور اتمایزر| اینورتر
- سیستم کنترل| تابلو برق یا PLC + HMI
- سیستم گرمایش| گاز، بخار یا برق بر اساس طراحی
- سیستم CIP| سفارشی
- سیستم جمع‌آوری پودر| متناسب با محصول
- Bag Filter| سفارشی
- دمای هوای ورودی
- دبی خوراک
- درصد جامد خوراک
- میزان هوای خشک‌کن
- اندازه قطرات
- رطوبت نهایی مورد نظر
- سرعت Rotary Atomizer
- نوع و قطر نازل
- فشار نازل
- دبی خوراک
- ویسکوزیته خوراک
- درصد ماده جامد
- دمای ورودی و خروجی.
- جریان هوای خشک‌کن
- تبدیل مستقیم مایع به پودر
- فرآیند پیوسته
- سرعت بالای خشک شدن
- امکان کنترل مشخصات پودر
- قابلیت استفاده برای بسیاری از مواد
- قابلیت تولید صنعتی در ظرفیت بالا
- امکان کنترل اندازه و ساختار ذرات با انتخاب مناسب شرایط فرآیند
- کاهش حجم و وزن محصول برای نگهداری و حمل
- امکان اتوماسیون کامل خط
- خوراک مناسب| عمدتاً مایع| مایع/خمیر/جامد مرطوب| مایع و خمیر
- محصول خروجی| عمدتاً پودر| خشک یا پودری| ورقه/پودر پس از آسیاب
- فرآیند پیوسته| بله| بسته به طراحی| بله
- کنترل ذرات| بالا| محدودتر| محدود
- سرعت خشک شدن| بسیار بالا| متوسط| بالا
- هزینه سرمایه‌گذاری| نسبتاً بالا| متوسط تا بالا| معمولاً کمتر
- مناسب تولید پودر مستقیم| بسیار مناسب| بسته به محصول| معمولاً نیازمند خردایش
- ظرفیت تبخیر آب در ساعت
- نوع ماده و خواص خوراک
- درصد جامد ورودی
- جنس دستگاه؛ SS304 یا SS316L
- نوع Rotary Atomizer یا نازل
- نوع سیستم گرمایش
- نوع سیکلون و سیستم بازیافت پودر
- استفاده از Bag Filter
- سیستم CIP
- سطح اتوماسیون
- PLC و HMI
- استانداردهای صنایع غذایی یا دارویی
- الزامات ایمنی محصول
- تجهیزات جانبی خط
- ظرفیت خوراک بر حسب kg/h
- درصد مواد جامد خوراک
- رطوبت نهایی مورد نظر
- دانسیته خوراک
- ویسکوزیته
- دمای مجاز محصول
- اندازه ذرات پودر مورد نظر
- جنس مورد نیاز 304 یا 316L
- منبع انرژی موجود: گاز، بخار یا برق
- کاربرد محصول: غذایی، دارویی، شیمیایی یا صنعتی
در Pressure Nozzle خوراک تحت فشار از نازل عبور کرده و به قطرات ریز تبدیل می‌شود.این سیستم ساختمان نسبتاً ساده‌ای دارد و در بسیاری از کاربردهای صنعتی قابل استفاده است.
در Two-Fluid Nozzle از هوای فشرده یا گاز برای اتمایز کردن خوراک استفاده می‌شود.این روش خصوصاً در برخی دستگاه‌های آزمایشگاهی و پایلوت و ظرفیت‌های پایین کاربرد دارد.انتخاب نوع اتمایزر باید بر اساس ویسکوزیته، درصد جامد، خواص خوراک، ظرفیت، اندازه ذره مورد نظر و ویژگی‌های پودر نهایی انجام شود.
ظرفیت دستگاه اسپری درایر

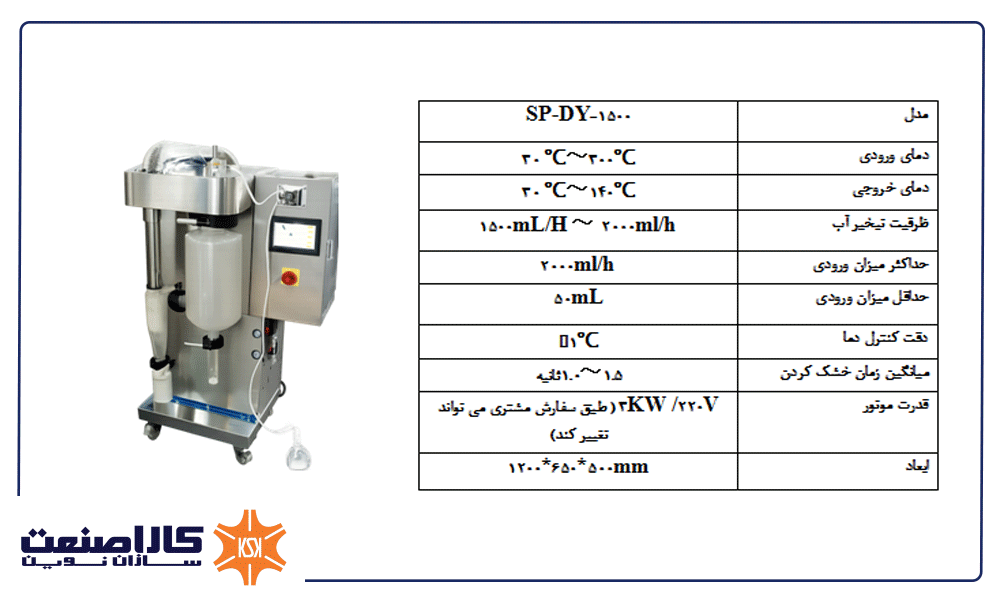

نمونه محدوده ظرفیت قابل طراحی
چگونه ظرفیت اسپری درایر را محاسبه کنیم؟
اگر محصول نهایی حدود 5 درصد رطوبت داشته باشد، وزن پودر نهایی کمی بیشتر از 100 کیلوگرم در ساعت خواهد بود.بنابراین دستگاه باید تقریباً ظرفیت تبخیر نزدیک به 395 کیلوگرم آب در ساعت داشته باشد.این مثال نشان می‌دهد که برای انتخاب Spray Dryer، دانستن تنها ظرفیت خوراک کافی نیست و حداقل باید دبی خوراک، درصد جامد اولیه و رطوبت نهایی مورد نظر مشخص باشد.

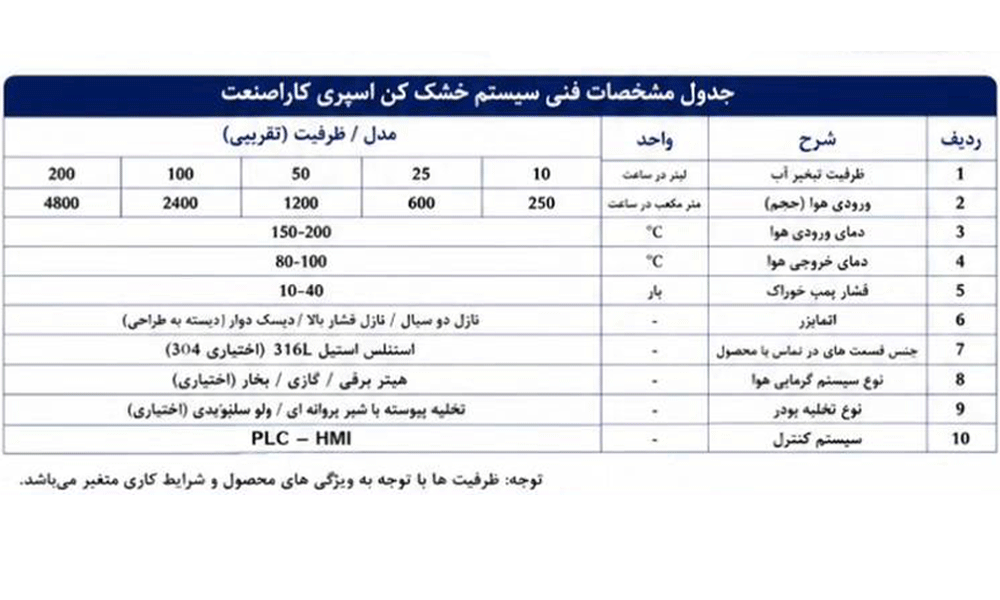

مشخصات فنی نمونه اسپری درایر 100 کیلوگرم تبخیر در ساعت
دمای اسپری درایر چقدر است؟
دمای کار اسپری درایر یک عدد ثابت نیست.
دمای هوای ورودی (Inlet Temperature) و دمای هوای خروجی (Outlet Temperature) باید بر اساس خصوصیات محصول تعیین شوند.
افزایش دمای ورودی می‌تواند ظرفیت تبخیر را افزایش دهد، اما برای مواد حساس به حرارت باید شرایط فرآیند با دقت کنترل شود.
دمای خروجی نیز تحت تأثیر پارامترهایی مانند موارد زیر قرار دارد:
اندازه ذرات پودر خروجی اسپری درایر
اسپری درایر استیل 304 یا 316L؟
مقایسه اسپری درایر با سایر خشک‌کن‌ها
قیمت دستگاه اسپری درایر
برای استعلام قیمت اسپری درایر چه اطلاعاتی لازم است؟

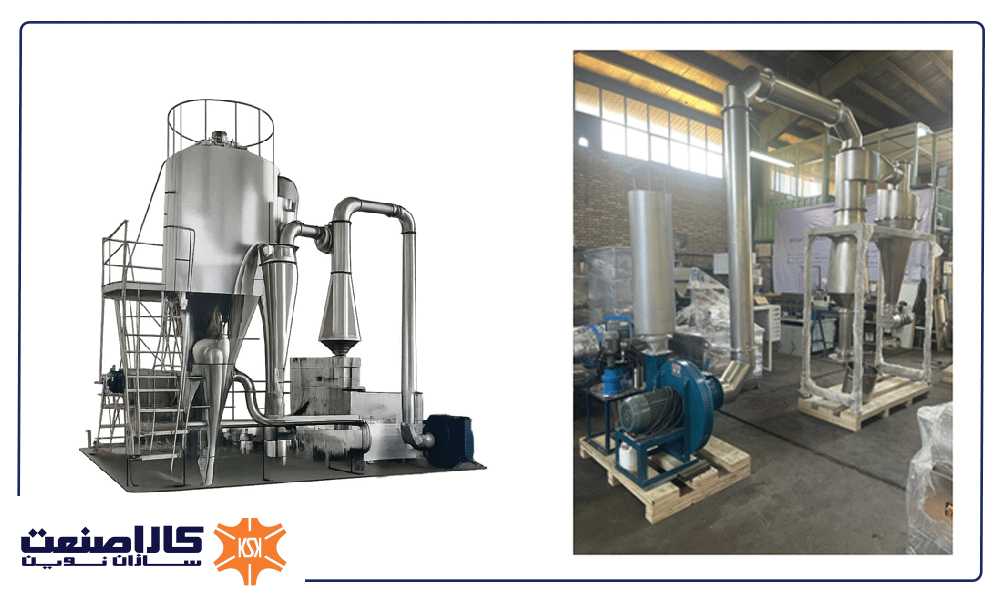

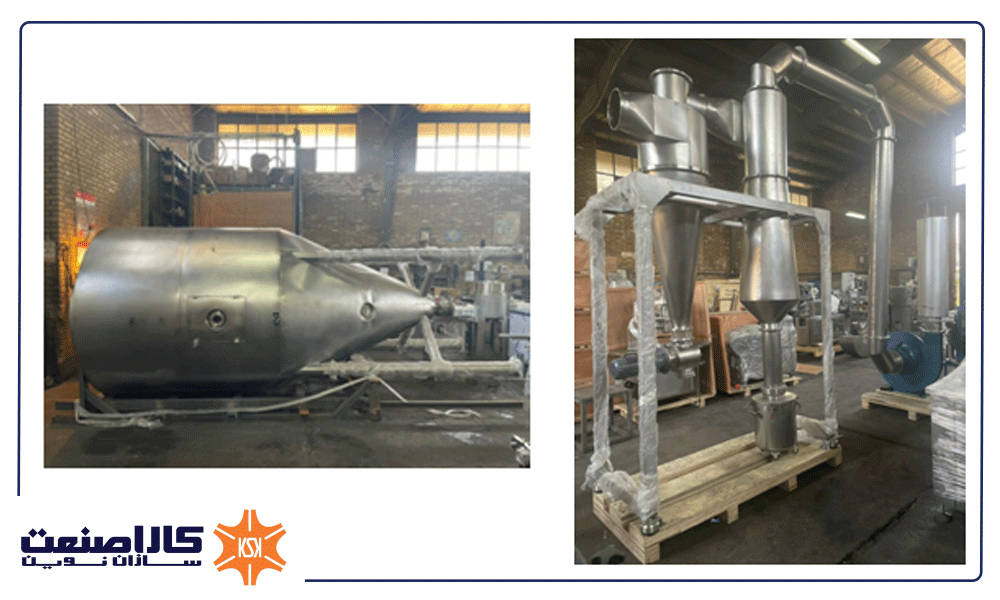

طراحی و ساخت اسپری درایر توسط کاراصنعت
کاراصنعت دستگاه Spray Dryer را بر اساس مشخصات فرآیندی هر پروژه طراحی می‌کند.
در پروژه‌های صنعتی، انتخاب ظرفیت دستگاه صرفاً بر اساس حجم مخزن یا میزان خوراک ورودی انجام نمی‌شود و Water Evaporation Rate، خواص خوراک، کیفیت پودر مورد انتظار و شرایط انرژی کارخانه باید در طراحی لحاظ شود.
امکان ارائه دستگاه با قسمت‌های در تماس از استنلس استیل 304 یا 316L، کنترل PLC، HMI، سیستم CIP و تجهیزات جانبی متناسب با پروژه وجود دارد.برای پروژه‌هایی که ماده اولیه جدید یا رفتار خشک‌شدن آن نامشخص است، انجام تست پایلوت قبل از نهایی کردن طراحی صنعتی توصیه می‌شود.
آیا امکان ساخت اسپری درایر دارویی وجود دارد؟
بله، کاراصنعت امکان ساخت دستگاه با قطعات استیل 316L، پرداخت داخلی و الزامات GMP را دارد.
اسپری درایر چه ظرفیتی می‌تواند داشته باشد؟
از واحدهای آزمایشگاهی تا خطوط صنعتی چند تنی در ساعت قابل طراحی و ساخت هستند.
خرید اسپری درایر از کاراصنعت
کاراصنعت به عنوان طراح و سازنده تجهیزات فرآوری و خشک‌کردن صنعتی، آماده طراحی و ساخت انواع اسپری درایر برای صنایع غذایی، دارویی، شیمیایی و معدنی است. برای دریافت مشاوره فنی، انتخاب ظرفیت مناسب و استعلام قیمت روز اسپری درایر با کارشناسان کاراصنعت تماس بگیرید.
دانلود پرسشنامه خرید اسپری درایر
محاسبه ساده ظرفیت تبخیر آب در اسپری درایر
برای برآورد اولیه ظرفیت اسپری درایر، کافی است مقدار آب موجود در خوراک و مقدار رطوبت محصول نهایی محاسبه شود.
ظرفیت تبخیر آب = مقدار آب ورودی − مقدار آب باقی‌مانده در پودر خروجی
فرض کنیم خوراک ورودی به اسپری درایر:۱۰۰ کیلوگرم در ساعت محلول با ۳۰٪ ماده خشک
یعنی :
ماده خشک = ۳۰ کیلوگرم در ساعت
آب ورودی = ۷۰ کیلوگرم در ساعت
اگر رطوبت پودر نهایی را حدود ۵٪ در نظر بگیریم:
وزن پودر نهایی تقریباً:
۳۰ ÷ ۰.۹۵ = ۳۱.۶ کیلوگرم در ساعت
آب باقی‌مانده در پودر:
۳۱.۶ − ۳۰ = ۱.۶ کیلوگرم در ساعت
پس ظرفیت تبخیر آب دستگاه:
۷۰ − ۱.۶ = ۶۸.۴ کیلوگرم آب در ساعت
در این مثال، اسپری درایر باید توانایی تبخیر حدود ۶۸ کیلوگرم آب در ساعت را داشته باشد.بنابراین هنگام انتخاب اسپری درایر، فقط ظرفیت خوراک مهم نیست؛ بلکه درصد ماده خشک ورودی، رطوبت نهایی پودر، دمای هوای ورودی و نوع محصول نقش اصلی در تعیین ظرفیت واقعی دستگاه دارند.البته در این مورد باید انتخاب بین دو مدل موجود در بازار یعنی پنجاه با صد کیلوگرم تبخیر آب در ساعت باشد
سوالات متداول
ظرفیت اسپری درایر چگونه مشخص می‌شود؟
یکی از مهم‌ترین معیارها ظرفیت تبخیر آب بر حسب kg/h است. درصد جامد خوراک و رطوبت نهایی نیز برای تعیین ظرفیت ضروری هستند.
آیا اسپری درایر برای مواد غذایی مناسب است؟
بله. این فناوری در تولید بسیاری از محصولات غذایی پودری از جمله محصولات لبنی، قهوه، عصاره‌ها و طعم‌دهنده‌ها کاربرد دارد.
آیا اسپری درایر برای مواد حساس به حرارت قابل استفاده است؟
در بسیاری از موارد بله؛ زیرا زمان تماس ذرات با هوای گرم کوتاه است. با این حال دمای ورودی و خروجی باید متناسب با حساسیت واقعی محصول طراحی شود.
تفاوت اسپری درایر 304 و 316L چیست؟
تفاوت اصلی در متریال قسمت‌های در تماس با محصول و مقاومت خوردگی است. انتخاب بین SS304 و SS316L به نوع ماده، شرایط فرآیند و الزامات بهداشتی بستگی دارد.
قیمت دستگاه اسپری درایر چقدر است؟
قیمت بر اساس ظرفیت تبخیر، ابعاد برج، جنس استیل، اتمایزر، سیستم گرمایش، سیکلون، فیلتراسیون و سطح اتوماسیون تعیین می‌شود. برای قیمت دقیق باید مشخصات خوراک بررسی شود.
برای خرید اسپری درایر چه ظرفیتی انتخاب کنیم؟
ابتدا باید میزان خوراک ورودی، درصد ماده جامد و رطوبت نهایی مشخص شود. سپس ظرفیت تبخیر آب محاسبه و دستگاه مناسب انتخاب می‌شود.
اسپری درایر چه مقدار پودر در ساعت تولید می‌کند؟
ظرفیت تولید پودر مستقیماً به میزان ماده جامد موجود در خوراک وابسته است. بنابراین ظرفیت تبخیر 100 kg/h به معنی تولید 100 kg/h پودر نیست.
خشک کن پاششی چیست
خشک کن پاششی یا اسپری درایر (Spray Dryer) دستگاهی صنعتی برای تبدیل مواد مایع، محلول‌ها، عصاره‌ها و سوسپانسیون‌ها به پودر خشک است. در این فرآیند، ماده مایع توسط نازل یا اتمایزر به ذرات بسیار ریز تبدیل شده و در داخل محفظه خشک‌کن با هوای گرم تماس پیدا می‌کند. رطوبت موجود در قطرات در مدت کوتاهی تبخیر شده و ذرات خشک به شکل پودر از دستگاه خارج می‌شوند.
یکی از مهم‌ترین مزایای خشک کن پاششی، سرعت بالای خشک‌کردن و امکان کنترل دقیق دما و شرایط فرآیند است. به همین دلیل از این دستگاه در صنایع غذایی، دارویی، شیمیایی، لبنیات و تولید انواع پودرهای محلول استفاده می‌شود.انتخاب ظرفیت مناسب دستگاه، نوع نازل، دمای ورودی و خروجی هوا و میزان رطوبت ماده اولیه، تأثیر مستقیمی بر کیفیت پودر تولیدشده دارد. اسپری درایر می‌تواند برای تولید محصولی یکنواخت، باکیفیت و قابل نگهداری گزینه‌ای مناسب برای خطوط تولید صنعتی باشد.
