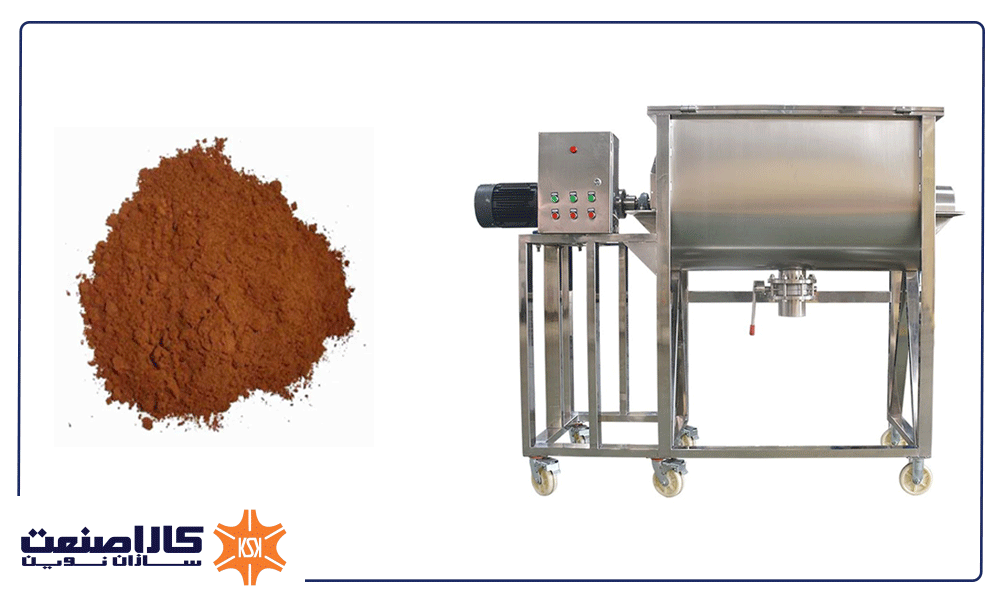

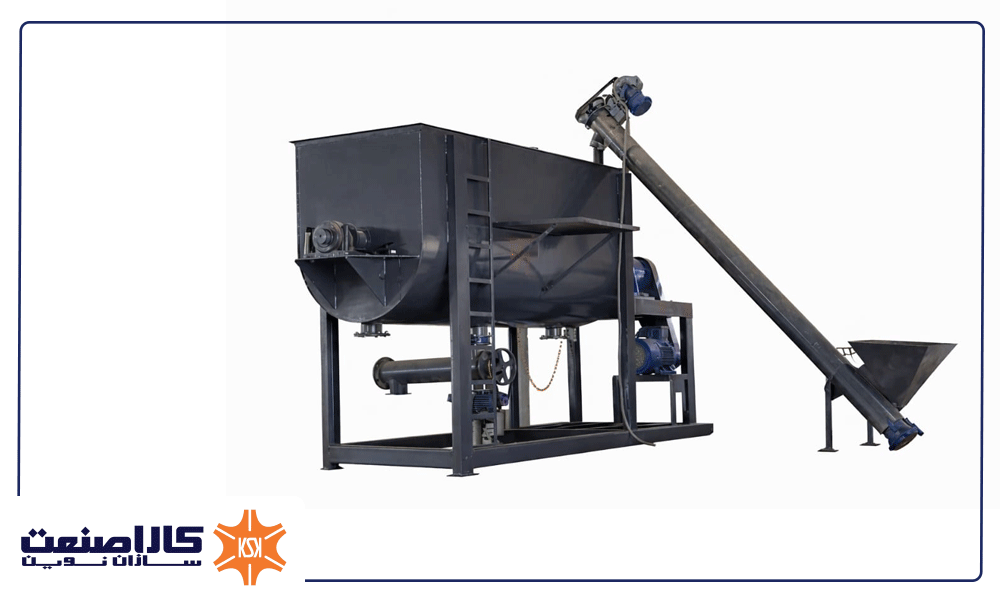

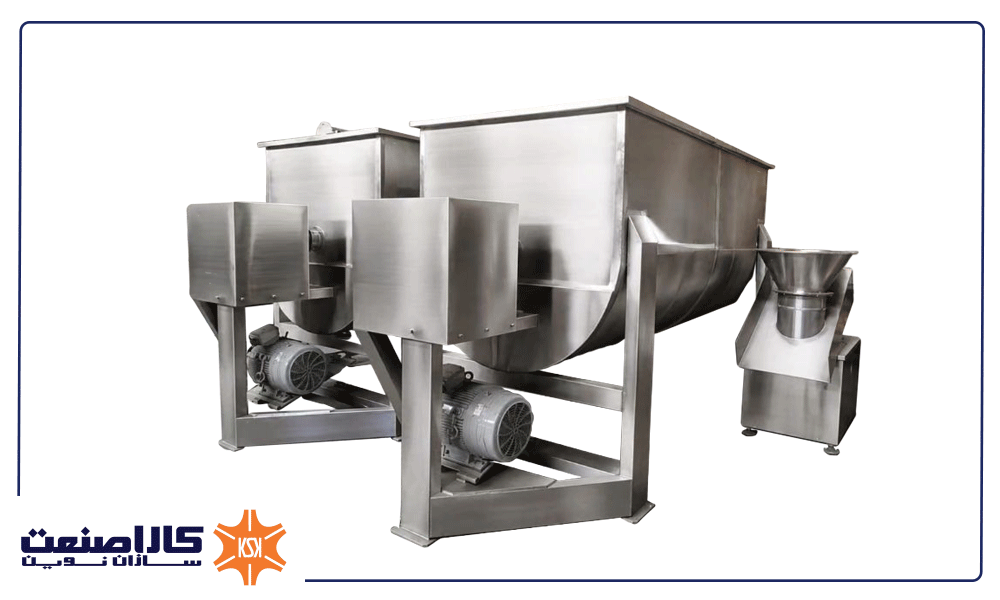

معرفی دستگاه ریبون بلندر
با دستگاه میکسر پودر ریبون بلندر کاراصنعت، تجربه یک مخلوط‌سازی دقیق، سریع و یکنواخت را داشته باشید. این دستگاه با بیش از 3 دهه تجربه، استانداردهای جدیدی در صنایع دارویی، غذایی، شیمیایی و آرایشی و بهداشتی ایران به ارمغان آورده است. با ریبون بلندر، تولید شما بهینه میشود و کیفیت محصولاتتان به طرز چشمگیری بهبود می‌یابد.
کاراصنعت با بهره‌گیری از دانش فنی و مهندسی پیشرفته، موفق به طراحی و ساخت طیف گسترده‌ای از مخلوط‌کن‌های پودر شده است. این دستگاه‌ها با توجه به نیازهای خاص هر صنعت، سفارشی‌سازی می‌شوند و بالاترین استانداردهای کیفی را دارا می‌باشند این مجموعه اولین مخلوط کن خود را 34 سال قبل با استفاده از نمونه موجود آمریکایی از شرکت Day موجود در شرکت ایران دارد. با طراحی معکوس ساخته و پس از آن همواره این محصول به عنوان موفق ترین ماشین این شرکت در صنایع دارویی ، غذایی ، شیمیایی و آرایشی و بهداشتی ایران مطرح بوده است.
دسته بندی دستگاه ریبون بلندر
- batch :در نوع بچ مواد اولیه توزین شده و در داخل میکسر ریخته می شوند ظرفیت میکسر برحسب کیلوگرم از قبل مشخص است و توزین مواد اولیه براساس درصدی از وزن بچ نهایی انجام می شود
- پیوسته : در نوع میکسر پیوسته مواد اولیه با فیدر بصورت مداوم تخلیه و در حین حرکت مخلوط و حمل می گردند.
ریبون بلندر چیست؟

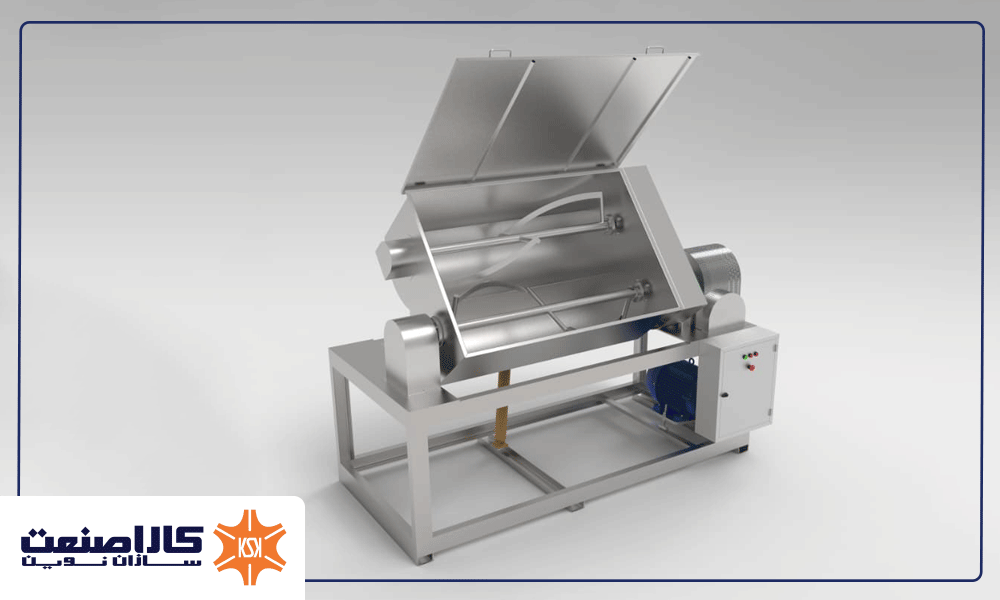

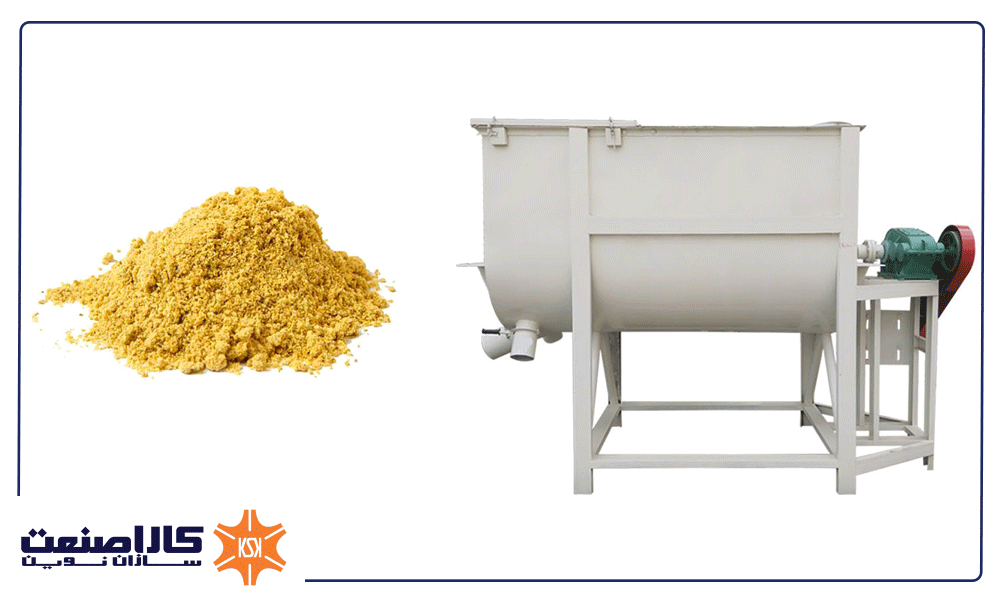

ریبون بلندر یک میکسر افقی دوشافت یا تک‌شافت است که درون شافت اصلی، ریبون‌های مارپیچی دو لایه (Inner & Outer Ribbon) نصب شده‌اند. ریبون بیرونی مواد را به جلو در امتداد جهت طولی و ریبون داخلی مواد را به عقب منتقل می‌کند. این جریان سیرکولاسیون معکوس و هم‌زمان باعث ایجاد اختلاط همرفتی (Convective Mixing) میشود.
✅ اصل کار → Cross-flow axial mixing + radial cascading
✅ نوع اختلاط → Bulk Solids Mixing – Dry Blending
✅ اختلاط نرم، بدون برش شدید ⇒ مناسب پودرهای شکننده و دانه‌ای
مشخصات فنی دستگاه ریبون بلندر
| مدل دستگاه | MH200-2200 |
|---|---|
| جنس | قسمت های در تماس با مواد از استیل ضد زنگ |
| حجم | 20 تا 5000 لیتر |
| وزن | 20 کیلو گرم تا 3000 کیلو گرم |
| برق مصرفی | 1/5 تا 40 کیلو وات |
| کاربرد | قابل استفاده در صنایع دارویی ، غذایی، کاغذ سازی ، رنگ سازی و غیره در تهیه پودر خشک و مرطوب |
مزایای استفاده از دستگاه ریبون بلندر
میکسر پودر ریبون بلندر با بهره‌گیری از دو ردیف مار پیچ خارجی و داخلی که با جهت های خاص خود مواد را در جهت مختلف روی همدیگر حرکت و باعث اختلاط و هموژن شدن آن می شود. این دستگاه برای مخلوط کردن پودر مواد دارویی ، مخلوط کردن پودر شیمیایی ، مخلوط کردن پودر مواد غذایی مخلوط کردن پودر برای کاغذ سازی و برای صنعت رنگ سازی استفاده میشود.
ساختار داخلی دستگاه از جنس استیل ضد زنگ بوده و تمام استانداردهای بهداشتی را رعایت می‌کند. تخلیه مواد از طریق دریچه مرکزی و به صورت کامل انجام میشود.این نوع بلندر پودر مناسب ترین نوع میکسر جهت میکس و هموژن کردن پودر های چسبنده که تمایل به کلوخه شدن free flowing دارند و از نظر فضای مورد نیاز و ایمنی کار، دارای مزیت های فراوانی نسبت به بلندر v و double cone است.
- سطح مقطع بزرگ → اختلاط سریع با توان کم
- Shear پایین → مناسب برای پودرهای حساس / شکننده
- هزینه ساخت و نگهداری کمتر نسبت به بلندرهای هم‌سطح
- بارگیری و تخلیه آسان، قابلیت اتوماسیون بالا
- قابلیت Coating / Liquid Spray تا 5% وزنی (با نازل تزریق)
- امکان استفاده جک پنوماتیک برای تخلیه بدون آلودگی
- مناسب برای Batch Production با تکرارپذیری بالا

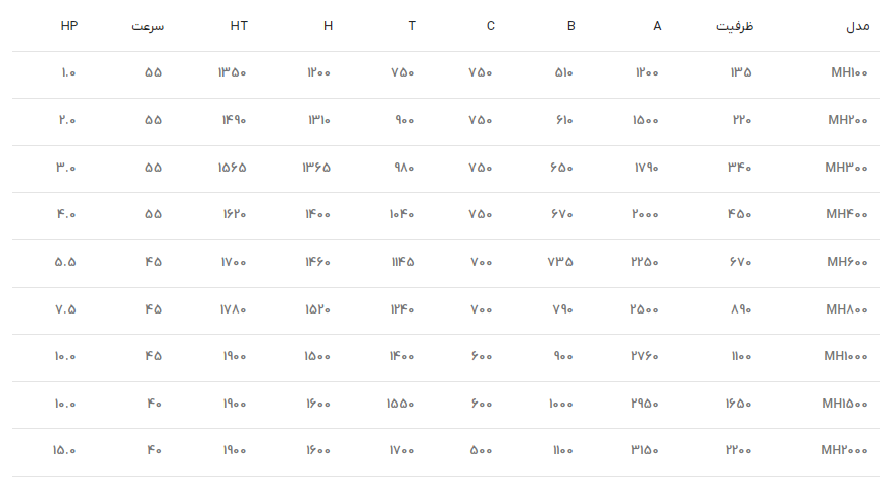

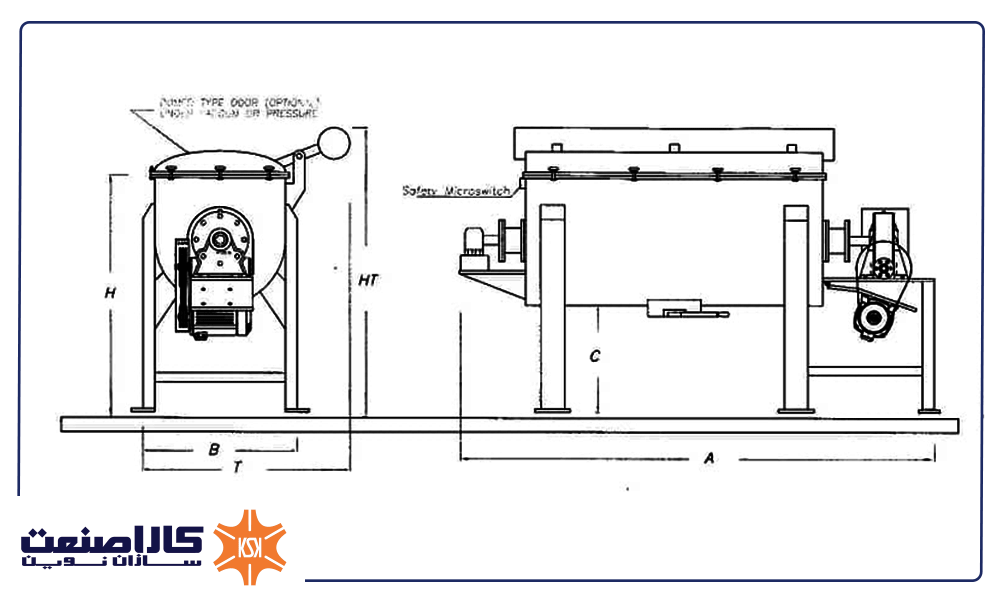

ابعاد و ظرفیت دستگاه ریبون بلندر
| ظرفیت مفید | حجم هندسی مخزن | توان موتور تقریبی |
|---|---|---|
| 100 L | 150 L | 2.2–3 kW |
| 500 L | 750 L | 5.5–7.5 kW |
| 500 L | 750 L | 5.5–7.5 kW |
| 1000 L | 1500 L | 11–15 kW |
| 3000 L | 4500 L | 22–30 kW |
| 5000 L | 7500 L | 37–45 kW |
کاربردهای دستگاه ریبون بلندر
- صنایع دارویی
- صنایع غذایی
- صنایع کاغذ سازی
- صنایع رنگ سازی
مزایای خرید دستگاه ریبون بلندر از کارا صنعت
کارا صنعت به عنوان یکی از پیشگامان تولید دستگاه‌های میکسر پودر در ایران، با ارائه محصولاتی با کیفیت و عملکرد بالا، توانسته است جایگاه ویژه‌ای در صنایع مختلف کشور به دست آورد.دستگاه‌های تولید شده توسط کارا صنعت با استفاده از مواد اولیه با کیفیت بالا و با رعایت استانداردهای تولید ساخته می‌شوند که باعث افزایش طول عمر و کاهش هزینه‌های تعمیر و نگهداری میشود . این مجموعه طیف وسیعی از مدل‌های مخلوط کن پودر را با ظرفیت‌های مختلف تولید می‌کند که امکان انتخاب مناسب‌ترین مدل را برای هر نوع کاربرد فراهم می‌کند.
کاربرد های صنعتی ریبون بلندر
- غذایی :ادویه، قهوه، شیرخشک، پودر کیک، مکمل ورزشی، توکسین بایندر
- دارویی : API، قرص پودر، گرانول خشک، پره‌میکس مکمل
- شیمیایی : مستربچ پودری، پیگمنت، افزودنی لاستیک، رزین پودری
- معدنی / ساختمانی : سیمان، ملات خشک، گچ پودری، بنتونیت، کربنات کلسیم
- کود و کشاورزی : NPK، ریزمغذی، سولفات‌ها، ترکیبات ضدکلوخه
- کود و کشاورزی : NPK، ریزمغذی، سولفات‌ها، ترکیبات ضدکلوخه
ویژگی‌های دستگاه ریبون بلندر
- تولید مواد کاملا یکنواخت و همگن
- زمان کوتاه برای مخلوط کردن مواد
- دارای ظرفیت‌های مختلف
- مناسب برای مکان‌های کوچک
معایب ریبون بلندر
- Dead Zone در دو انتهای مخزن در مدل‌های طراحی اشتباه
- کیفیت اختلاط برای مواد با اختلاف چگالی بسیار زیاد ↓ (مثلاً پودر سبک + گرانول سنگین)
- مناسب اختلاط چسبنده (Paste-like / Wet Mass) نیست
- تمیزکاری سخت در مدل‌های بزرگ بدون درب‌های سرویس
- در کاربرد دارویی نیاز به Spray Ball CIP + Seal Flush دارد
- در پودرهای بسیار سبک (<0.2 g/cm³)، گردوغبار زیاد → نیاز به سیستم غبارگیر
محاسبه دستگاه ریبون بلندر
محاسبه دستگاه ریبون بلندر (Ribbon Blender) به منظور طراحی یا انتخاب مناسب برای فرآیندهای مخلوط‌کردن مواد خشک یا مرطوب انجام میشود. ریبون بلندر یک دستگاه مخلوط‌کن صنعتی است که از یک محور افقی با تیغه‌های مارپیچی (ریبون) تشکیل شده است و برای مخلوط‌کردن مواد پودری، گرانول یا خمیری استفاده میشود. در زیر مراحل کلی برای محاسبه ریبون بلندر آورده شده است.
تعیین ظرفیت ریبون بلندر
- حجم ماده مورد نیاز: حجم ماده‌ای که قرار است مخلوط شود را بر اساس واحد حجم (لیتر یا متر مکعب) تعیین کنید.
- چگالی ماده: چگالی ماده (بر حسب kg/m³ یا g/cm³) را مشخص کنید.
- جرم ماده: جرم ماده را با استفاده از فرمول {جرم ماده} = {حجم ماده} . {چگالی ماده} محاسبه کنید
تعیین ابعاد ریبون بلندر
- قطر مخزن (D): قطر داخلی مخزن ریبون بلندر بر اساس حجم ماده و نسبت طول به قطر (معمولاً ۲:۱ تا ۳:۱) تعیین میشود..
- سرعت چرخش محور (RPM): سرعت چرخش محور ریبون بلندر معمولاً بین ۲۰ تا ۶۰ دور بر دقیقه (RPM) است و به نوع ماده و فرآیند مخلوط‌کردن بستگی دارد.
محاسبه توان موتور به عوامل زیر بستگی دارد:
- جرم ماده
- ویسکوزیته یا چسبندگی ماده
- سرعت چرخش محور
- اصطکاک داخلی و خارجی
- اصطکاک داخلی و خارجی
طراحی تیغه‌های ریبون
- تعداد تیغه‌ها: تعداد تیغه‌های مارپیچی (ریبون) معمولاً ۲ یا ۴ عدد است.
- زاویه تیغه‌ها: زاویه تیغه‌ها معمولاً بین ۳۰ تا ۴۵ درجه است تا مواد به‌طور مؤثر مخلوط شوند.
- فاصله تیغه‌ها از دیواره مخزن: فاصله تیغه‌ها از دیواره مخزن معمولاً ۵ تا ۱۰ میلی‌متر است تا از گیرکردن مواد جلوگیری شود.
طراحی تیغه‌های ریبون
- تعداد تیغه‌ها: تعداد تیغه‌های مارپیچی (ریبون) معمولاً ۲ یا ۴ عدد است.
- زاویه تیغه‌ها: زاویه تیغه‌ها معمولاً بین ۳۰ تا ۴۵ درجه است تا مواد به‌طور مؤثر مخلوط شوند.
- فاصله تیغه‌ها از دیواره مخزن: فاصله تیغه‌ها از دیواره مخزن معمولاً ۵ تا ۱۰ میلی‌متر است تا از گیرکردن مواد جلوگیری شود.
بررسی زمان مخلوط کردن به عوامل زیر بستگی دارد :
- نوع ماده (خشک، مرطوب، چسبنده).
- سرعت چرخش محور.
- طراحی تیغه‌ها.
- زمان مخلوط‌کردن معمولاً بین ۵ تا ۲۰ دقیقه است و از طریق آزمایشات تجربی تعیین میشود.
انتخاب جنس تجهیزات
جنس مخزن و تیغه‌ها باید با توجه به نوع ماده و شرایط فرآیند انتخاب شود. معمولاً از فولاد ضدزنگ (Stainless Steel) برای مواد غذایی و دارویی استفاده میشود.
- حجم ماده
- ابعاد مخزن
- توان موتور
چرا ریبون بلندر را انتخاب می کنیم؟
Ribbon Blender بهترین انتخاب برای اختلاط سریع، کم‌هزینه، با انرژی کم، برای پودرهای خشک و غیرچسبنده در ظرفیت‌های متوسط تا بزرگ است. در صورتیکه:
✅ اختلاف چگالی بسیار زیاد باشد ⇐ Ploughshare یا Conical Mixer بهتر است
✅ ویسکوزیته یا رطوبت بالا باشد ⇐ Ribbon مناسب نیست
✅ نیاز به یکنواختی بسیار بالا (Pharma) باشد ⇐ V-Blender + Bin Blender بهتر است
مقایسه ی ریبون بلندر با دیگر بلندرها
- Ribbon Blender ساده، کم‌هزینه، اختلاط سریع پودر خشک مناسب ویسکوز بالا نیست
- Paddle Mixer مناسب مواد شکننده + جریان نرم زمان اختلاط کندتر
- V-Blender یکنواختی بسیار بالا (Pharma) Batch کوچک، زمان طولانی
مزایا و معایب ریبون بلندر؛ راهنمای نهایی برای انتخاب هوشمندانه
درک کامل مزایا و محدودیت‌های ریبون بلندر به شما کمک می‌کند تا مطمئن شوید این دستگاه پاسخگوی نیازهای خط تولید شماست یا خیر.
مزایای ریبون بلندر و دلایل محبوبیت آن
- میکس یکنواخت و باکیفیت عالی
- آسیب حداقلی به ساختار ذرات
- سرعت تخلیه بسیار بالا
- ساختار مستحکم و عمر طولانی
- نگهداری و شستشوی آسان
معایب و محدودیت‌های ریبون بلندر
- زمان میکس نسبتاً طولانی
- عدم مناسب بودن برای مواد خمیری و با ویسکوزیته بسیار بالا
- اشغال فضای فیزیکی بیشتر
عوامل موثر بر قیمت ریبون بلندر
مهمترین عوامل موثر بر قیمت ریبون بلندر شامل ظرفیت و ابعاد دستگاه، جنس بدنه و قطعات (مانند استنلس استیل ۳۰۴ یا ۳۱۶) و قدرت الکتروموتور می‌باشد. علاوه بر این، سیستم کنترل (ساده یا تمام اتوماتیک)، امکانات خاص (مانند دوجداره یا تحت خلأ) و برند سازنده نیز تاثیر مستقیمی بر قیمت نهایی دارند. نوسانات قیمت مواد اولیه و نرخ ارز نیز از عوامل تعیین‌کننده در قیمت‌گذاری این دستگاه صنعتی محسوب می‌شوند.
- ظرفیت و ابعاد
- جنس بدنه و قطعات
- قدرت و نوع الکتروموتور
- سیستم کنترل
- طراحی و امکانات خاص
- استانداردها و گواهینامه‌ها
- برند و کشور سازنده
- نوسانات بازار
سوالات متداول
ریبون بلندر دقیقاً چه کاری انجام می‌دهد و چطور مواد را مخلوط می‌کند؟
.ریبون بلندر با استفاده از یک مارپیچ دوگانه در داخل مخزن، مواد پودری و خشک را به طور کامل مخلوط می‌کند. مارپیچ بیرونی مواد را به انتهای مخزن و مارپیچ داخلی آن‌ها را به مرکز مخزن هدایت می‌کند که این حرکت رفت و برگشتی، باعث ایجاد یک ترکیب یکنواخت و همگن میشود.
آیا این دستگاه برای مواد خاصی طراحی شده یا کاربرد عمومی دارد؟
ریبون بلندر عمدتاً برای مواد خشک و پودری مانند آرد، ادویه، پودرهای شیمیایی و دارویی طراحی شده است. با این حال، این دستگاه برای مواد خمیری، مرطوب یا با چسبندگی بالا مناسب نیست و کاربرد عمومی در تمام صنایع ندارد.
چه تفاوتی بین ریبون بلندر و دیگر میکسرهای صنعتی وجود دارد؟
مهمترین تفاوت ریبون بلندر با سایر میکسرها در مکانیزم اختلاط و نوع مواد قابل پردازش است. ریبون بلندر با مارپیچ دوگانه خود برای مخلوط کردن مواد خشک و پودری با یکنواختی عالی طراحی شده، در حالی که میکسرهای دیگر مانند برای خرد کردن و مخلوط کردن مواد مرطوب یا پدل میکسر برای مواد خمیری سبک کاربرد دارند.
نصب و راه‌اندازی ریبون بلندر چگونه است و به چه امکاناتی نیاز دارد؟
نصب ریبون بلندر نیازمند فونداسیون مستحکم و تراز شده، اتصال برق صنعتی سه فاز و لوله‌کشی برای سیستم‌های جانبی می‌باشد. راه‌اندازی نیز باید توسط تکنسین مجرب انجام شود و شامل تست بدون بار برای اطمینان از سلامت مکانیک دستگاه و سپس تست با بار برای بررسی عملکرد واقعی آن است.
آموزش کار با دستگاه چقدر زمان می‌برد و پیچیدگی خاصی دارد؟
آموزش کار با ریبون بلندر معمولاً بین ۱ تا ۳ روز زمان نیاز دارد و پیچیدگی خاصی ندارد. بیشتر آموزش شامل تنظیم پارامترهای عملیاتی، روش صحیح بارگیری و تخلیه، و فرآیند شستشو و نگهداری اولیه میشود.
دستگاه به چه میزان نگهداری و سرویس دوره‌ای نیاز دارد؟
ریبون بلندر به سرویس دوره‌ای منظم شامل بررسی و روان‌کاری یاتاقان‌ها، گیربکس و بازبینی سیستم برق نیاز دارد. این سرویس‌ها معمولاً هر ۶ ماه یکبار یا مطابق با دستورالعمل سازنده انجام میشود تا از عملکرد بهینه دستگاه اطمینان حاصل شود.
عمر مفید این دستگاه معمولاً چقدر است و قطعات مصرفی آن چیست؟
عمر مفید ریبون بلندر در شرایط نگهداری مناسب معمولاً بین ۱۰ تا ۱۵ سال است. قطعات مصرفی اصلی آن شامل واشرهای آب‌بندی، یاتاقان‌ها، تیغه‌های مارپیچ (ریبون) و الکتروموتور میشود که به مرور زمان نیاز به تعویض دارند.
فرآیند شستشو و ضدعفونی کردن دستگاه چگونه است؟
شستشوی ریبون بلندر معمولاً به دو روش خشک (با استفاده از مواد جاذب مانند آرد ذرت برای پاکسازی بقایای مواد) و مرطوب (با آب و مواد شوینده مجاز) انجام میشود. برای ضدعفونی، از بخار یا مواد ضدعفونی کننده سازگار با صنعت غذایی استفاده شده و باید دستگاه کاملاً خشک شود تا از ایجاد زنگ‌زدگی جلوگیری گردد.
آیا برای صنایع غذایی و دارویی مناسب است؟
بله، ریبون بلندر به طور گسترده در صنایع غذایی و دارویی استفاده میشود. این دستگاه در انواع استنلس استیل با سطح صیقلی ساخته میشود که امکان شستشو و ضدعفونی کامل را فراهم می‌کند.
علیزاده –
قیمت دستگاه ریبون بلندر؟
admin_sanat –
برای اطلاع از قیمت دستگاه ریبون بلندر با شماره ی 09101100230 تماس بگیرید
فرخ نژاد –
ظرفیت این دستگاه ها چقدر است؟
admin_sanat –
ظرفیت دستگاه ریبون بلندر کارا صنعت متفاوت است ولی متناسب با نیاز مشتری ساخته می شود.
محمدی –
تفاوت ریبون بلندر و میکسر پدلی چیست؟
admin_sanat –
ریبون بلندر با مارپیچ داخلی، مواد خشک با چگالی متفاوت را با یکنواختی عالی مخلوط می‌کند، اما سرعت کمتری دارد. میکسر پدلی با پره‌های چرخان، برای مواد خشک تا نیمه‌مرطوب مناسب است و سرعت میکس بالاتری دارد، اما یکنواختی آن در سطح ریبون بلندر نیست.
اکبری –
آیا ریبون بلندر برای مواد مرطوب مناسب است؟
admin_sanat –
خیر، ریبون بلندر به طور کلی برای مواد خمیری و با رطوبت بالا مناسب نیست زیرا مواد به بدنه و مارپیچ می‌چسبند و میکس یکنواختی انجام نمی‌شود.
مدنی –
ظرفیت‌های متداول ریبون بلندر چه هستند؟
admin_sanat –
ریبون بلندر در طیف وسیعی از ظرفیت‌ها، از مقیاس آزمایشگاهی تا صنعتی بزرگ، ساخته میشود.
افشار –
قیمت دستگاه ریبون بلندر؟
admin_sanat –
برای اطلاع از قیمت دستگاه ریبون بلندر با کارشناسان فروش کاراصنعت تماس بگیریرد.
اصلانی –
قیمت ریبون بلندر کاراصنعت ؟
admin_sanat –
برای اطلاع از قیمت دستگاه ریبون بلندر با کارشناسان فروش کاراصنعت تماس بگیرید.
